Die SmartDog Gerätefamilie
für jeden Einsatzzweck die optimale Hardware
100% kompatibel untereinander
TS - Touch Screen zur Montage an der Wand
PN - Panel Mount zur Montage in einer Schaltschranktür
DR - DinRail zur Montage auf einer Hutschiene
SmartDog TS
- zur Wandmontage
- großer Anschlussraum für bequemen Kabelanschluss
- Aufklappen um an den Anschlussraum zu kommen
- praktische Kabeleinführungen von unten zur Verhinderung von Insekteneintritt
- 7" Farbdisplay mit kapazitivem Touch
- Versorgung über 24V Klemmen oder Steckernetzteil
- Einstellungen per Display oder Webserver
SmartDog PN
- zur Montage in eine Schaltschranktür oder Möbelstück
- Anschluss von hinten

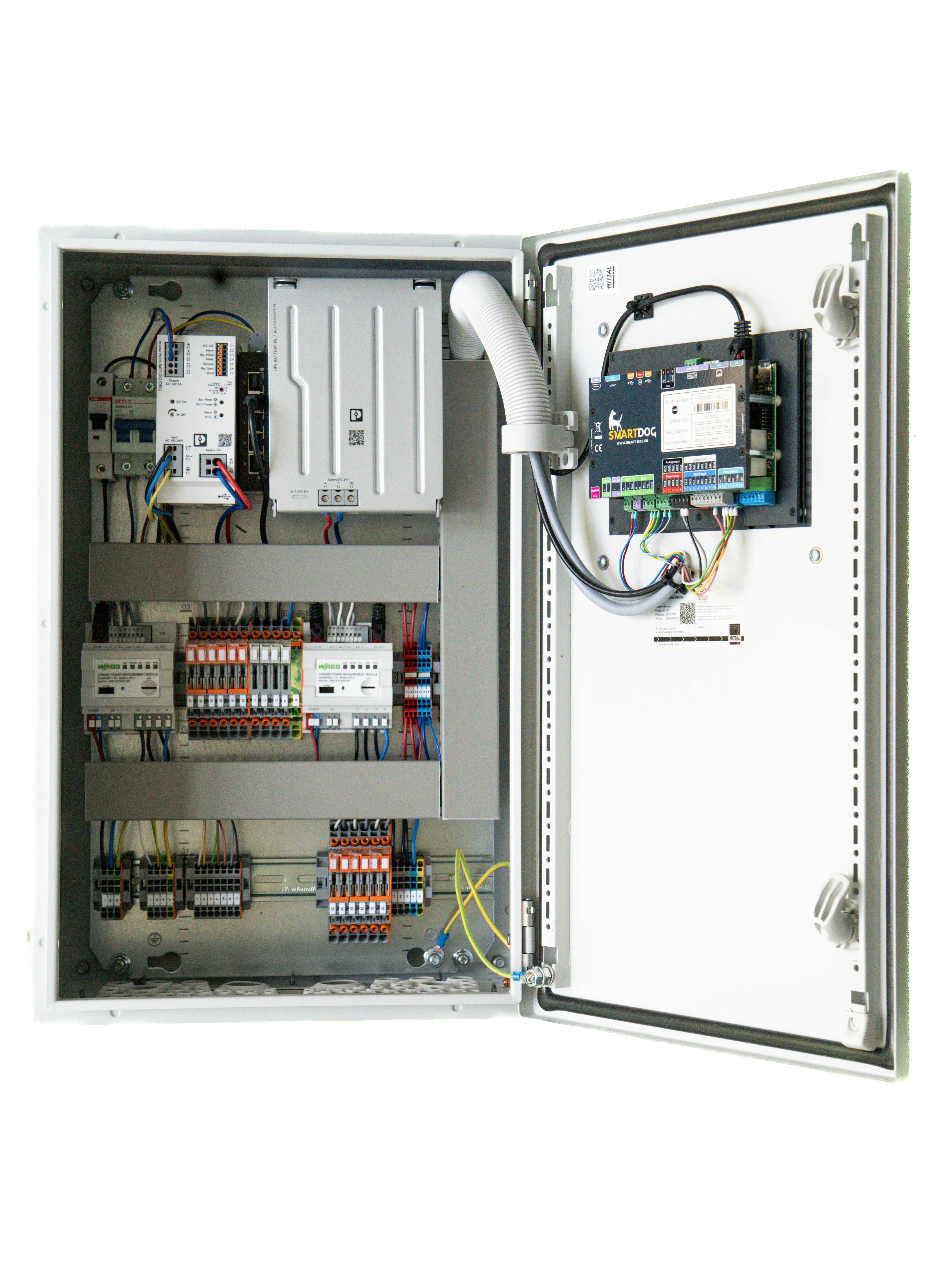

- Perfekt für Parkreglerschränke mit übersichtlicher Darstellung
- 7" Farbdisplay mit kapazitivem Touch
- Versorgung über 24V Klemmen oder Steckernetzteil
- Einstellungen per Display oder Webserver
SmartDog DR
- zur Montage auf einer Hutschiene in einem Schaltschrank
- kompakte Bauweise mit 9 TLE
- Versorgung über 24V Klemmen oder Steckernetzteil
- Einstellungen per Webserver
SmartDog – Ihr Energiemanagementsystem für effiziente Energie- und Kostenoptimierung
SmartDog® ist ein Energy Management System sowohl für den modernen Haushalt als auch für die Industrie / Gewerbe mit dem Schwerpunkt auf erneuerbare Energien.
Dabei stehen für jeden Einsatzweck benötigte Module zur Verfügung. Vom zertifizierten EZA-Regler für MW Parks bis zur intelligenten Speichersteuerung mit dynamischen Strompreisen und Wetterprognose, Lastmanagement für Ladestationen, Überschußladung von Heizstab, Wärmepumpe, Ladesäule etc. für Gewerbe und Privatanlagen.
Alle Geräte sind fernkonfigurierbar – die perfekte Lösung für Ihr professionelles Anlagenmonitoring.
Weitere
Informationen
-
Wechselrichterkommunikation
- bis zu 100 Wechselrichter pro SmartDog
- bis zu 16 verschiedene Hersteller
Einspeisemanagement
-
Monitoring
- Wechselrichter-Ausfall
- Status-, Fehler Auswertung
- Ausfallerkennung bis auf mpp und Stringebene
- Leistungsüberwachung
- Stringüberwachung für Zentralwechselrichter
- Sensorüberwachung
- Internetportal und Alarmierung
- Fernwartung
- Email Alarm
- Parkregler
-
Fernwirktechnik IEC 101/104
Anbindung an FWT integriert - keine SPS nötig
-
Visualisierung
- Integrierter Webserver
- Internet Portal
- Mobile App
- Lokales Netzwerk
- SmartDog-Live Zugriff weltweit
- Statusanzeige
- Großdisplays
- kapazitiver Touchscreen
-
Schnittstellen
- 2 x LAN
- 2 x USB Hubs
- 4 x RS485
- 1 x RS422
- 1 x RS232
- 2 x Relais
- 4 x Digitaleingänge 24VDC
- 4 x Digitalausgang 24V / 500mA
- 2 x Analogeingänge 0-10V / 0/4-20mA
- 2 x Analogausgänge 0-10V / 0/4-20mA
- 2 x Temperaturfühler PT1000
- 1 x 1-Wire Bus
- Quadcore Prozessor 4 x 1,2GHz
- 8 GB Eeprom
- 1 GB RAM
- 8 GB micro SD
- Hardware WatchDog
- Software WatchDog
- Verbrauchersteuerung
- 1 x Mini HDMI
- RIO Module
- Batterie-/Hybridwechselrichter
- Elektroauto Ladestationen
- Wärmepumpen
- Heizstäbe (Ohmpilot, MyPV, 0-10V...)
- Verbrauchersteuerung
- Einbindung von Funksteckdosen zur intelligenten steuerung von Waschmaschine, Trockner, Geschirrspüler...
- SmartNet - verwenden Sie Zähler / Sensoren / Regelungen von einem anderen SmartDog im lokalen Netzwerk
- optional MBus zur Anbindung von Wärme-, Kälte-, Gas-, Wasserzähler
-
Hardwareerweiterung
- 8 Digitaleingänge, 8 Digitalausgänge, 8 Analogeingänge 0-10V oder 0/4-20mA, 4 Analogausgänge 0-10V oder 0/4-20mA
- 24 Digitaleingänge, 6 Relaisausgänge
- 10 Digitaleingänge
- 4 Relaisausgänge mit H-0-A Schalter
- 8 Temperatur/Analogeingänge (15 verschiedene Fühlertypen anschliessbar)
- Dual S0-Zähler
- 1 Analogout 0-10V
- 4 Analogausgänge 0-10V
- Adam 4022T
- Adam 4068
- Adam 4050
- Woodward Q(U) Schutzgerät per Modbus TCP
- MyStrom WLAN Steckodose mit Temperaturmessung
- Shelly Sensoren via cloud
- Shelly Sensoren lokal
- bis zu 20 onewire Temperaturfühler
- onewire Feuchte-, Luftdruck-, Helligkeit-, Temperatursensor
- onewire Luftgütesensor
-
Stringüberwachungen
- Phoenixcontact
- Solarmax
- Kaco Stringcontrol
Herstellerübergreifend kompatibel
SmartDog – Core Functions
All SmartDog devices (whether SmartDog 100 or 1000, TS, PN, or DR) come equipped with the same interface capabilities as standard.
Typically, the device is selected based on your specific application requirements.
However, every unit can be upgraded at any time with additional licenses to unlock further functionality — providing maximum flexibility and scalability for your energy management needs.
SmartDog 100
SmartDog 1000
Der SmartDog 100 ist das optimale Gerät für Heim- und Gewerbeanlagen bis 100 kWp mit vielen nützlichen Funktionen
Der SmartDog 1000 ist das ideale Gerät für Gewerbeanlagen > 100 kWp sowie Solarparks.
Das Gerät ist als VDE 4110 EZA-Regler für Anlagen an der Mittelspannung zertifiziert (Lizenz nötig).
Die Anlage lässt sich durch den Einsatz als Master/Slave System beliebig erweitern.
Per Fernwirktechnik (IEC101 oder 104 Protokoll) kann die Anlage geseteuert werden
Alle vorhandenen Schnittstellen stehen Ihnen zur Einbindung von Wechselrichtern, Speichersystemen, Zählern, Heizstäben, Ladesäulen etc. zur Verfügung
Alle vorhandenen Schnittstellen stehen Ihnen zur Einbindung von Wechselrichtern, Speichersystemen, Zählern, Heizstäben, Ladesäulen etc. zur Verfügung
Alle Module zur Überschußansteuerung von Heizstäben, Wallbox, Wärempumpe etc. stehen Ihnen zur Verfügung.
Alle Module zur Überschußansteuerung von Heizstäben, Wallbox, Wärempumpe etc. stehen Ihnen zur Verfügung.
Wechselrichtersteuerung per FRE oder Fernwirktechnik ist hier möglich.
Fernwirktechnikanbindung per IEC101 oder 104 Protokoll integriert
Über das Portal oder per APP können Sie auf den SmartDog in Echtzeit zugreifen und diesen konfigurieren und Ihren Kunden zeitsparend helfen!
Wechselrichtersteuerung per FRE oder Fernwirktechnik ist hier möglich.
Ebenso Direktvermarktung
Die EZA-Regler Lizenz oder TOR-Erzeuger Lizenz (Österreich) kann bei diesem Gerät nicht aktiviert werden - dazu muss das Gerät auf SmartDog 1000 upgegradet werden
Über das Portal oder per APP können Sie auf den SmartDog in Echtzeit zugreifen und diesen konfigurieren und Ihren Kunden zeitsparend helfen!
Informationen über Ihre Energieflüsse
WebPortal
Das SmartDog Portal bietet umfangreiche Informationen über Ihre Energieflüsse.
Installateure können Ihre Kundenanlagen übersichtlich verwalten und Ihr eigenes Logo und Farben einbringen.
Eine übersichtliche APP mit Einstellmöglichkeit der Lademodi der verschiedenen Geräte sowie übersichtliche Energieflüsse und Reporte bieten Ihnen die optimale Kontrolle Ihrer Anlage.
Auch andere Datenloggerhersteller werden unterstützt und können Ihre Daten an unser Portal senden.
SmartDog-Live Zugriff in Echtzeit
über unsere Live Verbindung haben Sie weltweit Zugriff auf Ihren SmartDog. Installateure können Ihren Kunden zeitschonenden Support bieten.
Support
Unsere Techniker sind seit vielen Jahren im Geschäft und kennen die Probleme die bei der Inbetriebnahme auftreten können.
Sie haben das elektrotechnische Fachwissen und erkennen, ob es um Hard-oder Softwareprobleme geht!
Ob Konfigurations-, Anschluß- oder Einstellungsprobleme in Drittprodukten - wir stehen Ihnen zur Seite!
