Article no.: 390521

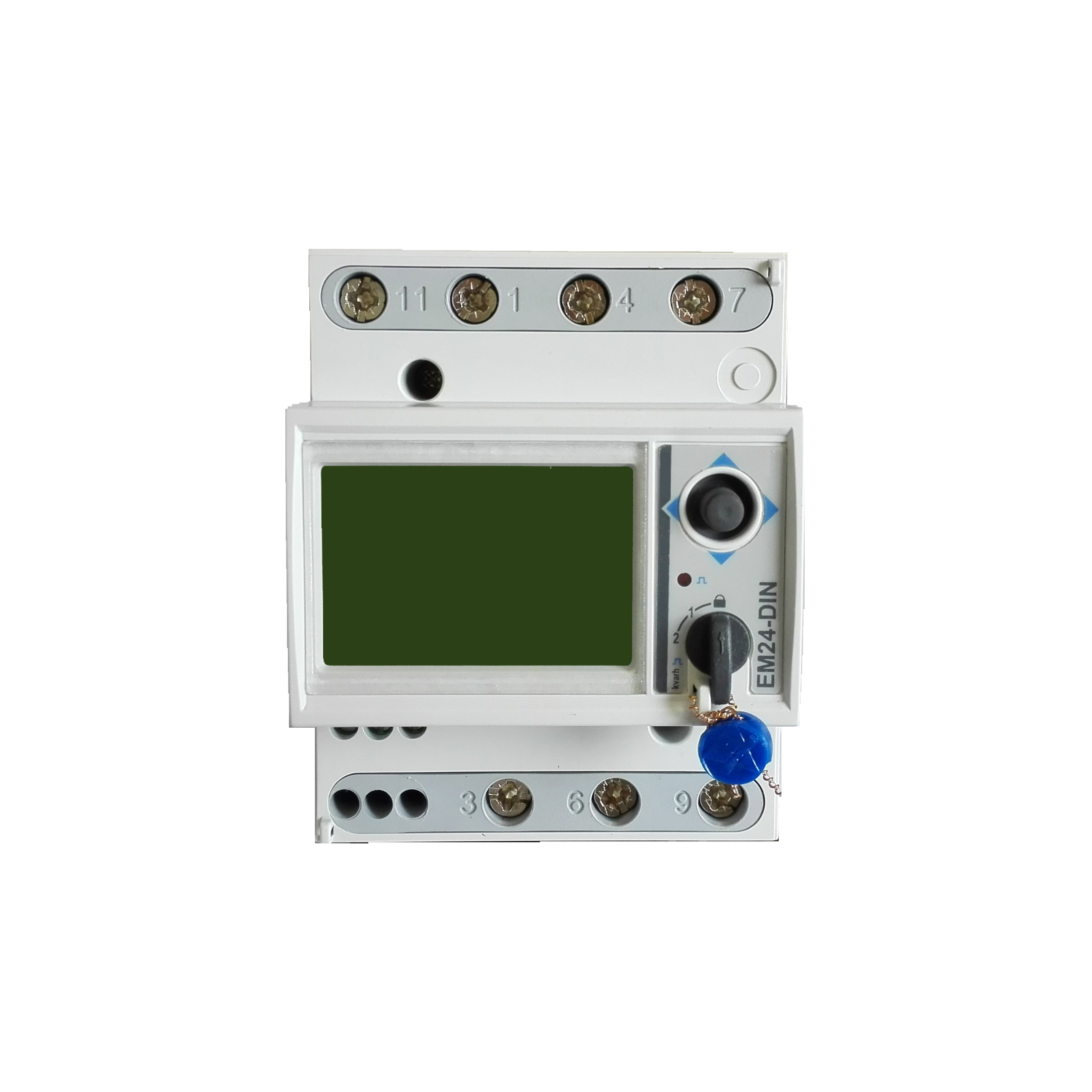

Drehstromzähler - bidirektional, RS485, geeicht
Bidirektionaler, dreiphasiger Drehstromzähler zur direkten Messung von Bezug und Lieferung mit RS485-Schnittstelle und drei S0-Eingängen. Ideal für die präzise Erfassung von Energieverbrauch und -lieferung.
- Für Bezug/Liefern
- RS485 BUS
- BUS 1 bei allen SmartDog Modellen für BUS Zähler freigegeben
- Direktmessung bis 65 Ampere
- 4-stellige Momentanmessgröße
Der bidirektionale Drehstromzähler ist eine präzise Lösung für die Messung von Energiebezug und -lieferung in dreiphasigen Systemen. Mit einer Nennspannung von 400V und einem maximalen Strom von 65A ist dieser Zähler für eine Vielzahl von Anwendungen geeignet, insbesondere für Systeme, bei denen sowohl der Bezug als auch die Lieferung von Energie überwacht werden müssen.
Hauptmerkmale:
- Direktmessung: Der Zähler ermöglicht die genaue Erfassung von Bezug und Lieferung der Energie in einem dreiphasigen System. Dies wird durch direkte Phasenabgriffe realisiert, wodurch eine hohe Präzision bei der Messung gewährleistet wird.
- RS485-Schnittstelle: Über die RS485-Schnittstelle können mehrere Zähler zu einem Bus zusammengeschlossen werden. Dies ermöglicht eine zentrale Erfassung und Verwaltung der Energieverbrauchsdaten über ein Netzwerk.
- S0-Eingänge: Der Zähler verfügt über drei S0-Eingänge, die für die Integration zusätzlicher Messgeräte verwendet werden können. Diese Funktion erweitert die Flexibilität des Systems und ermöglicht die Erfassung zusätzlicher Datenquellen.
- Messwerte: Der Zähler erfasst eine Vielzahl von Werten, darunter den Gesamtbezug (1.8.0) und die Einzelphasenbezüge (Phase 1, Phase 2, Phase 3), die Gesamtlieferung (2.8.0) und die Einzelphasenlieferungen. Zusätzlich werden der Leistungsfaktor (cosPhi), die Mittelwertspannung (L1-L3), Blindleistung (Q) und Scheinleistung (S) gemessen.
- LCD-Anzeige: Die eingebauter LCD-Anzeige ermöglicht eine einfache und direkte Ablesung der Messwerte vor Ort.
- Gehäuse: Der Zähler ist für die Hutschienenmontage (DIN-Rail) ausgelegt und besitzt einen Schutzgrad von IP50 auf der Vorderseite, was ihn robust und für den Einsatz in industriellen Umgebungen geeignet macht.
Verwendungszweck:
Dieser Drehstromzähler ist ideal für Anwendungen, bei denen der vorhandene EVU-Stromzähler nicht alle erforderlichen Bezug- und Lieferwerte bereitstellt. Er ist besonders wichtig bei der Verwendung eines Leistungsstellers, um eine schnelle und präzise Erfassung der Energiebezüge und -lieferungen sicherzustellen. In Kombination mit einer PV-Anlage kann der Zähler auch zur Überwachung von Eigenverbrauch und Überschuss verwendet werden, wobei die Daten am PowerDog® grafisch aufbereitet werden können.
Der Zähler ist ideal für die Integration in moderne Energiemanagementsysteme, die präzise Datenüberwachung und -analyse erfordern.
